Inhaltsüberblick dieser Seite Stand 13.07.2013
|
|
|
|
|
Auf dieser Seite finden Sie das
“PQ” POLYQUEST - SYSTEM
BALANCER-Stiftkabel,
VERLÄNGERUNGEN
ADAPTER auf “EH” / KOKAM
|
|
|
Die anderen Systeme siehe:
BEC-Bu+Stift-Kabel 2-polig PVC
BEC-BEC-05-075-Kabel Silikon 0,5² / 0,75²
gehe zu BEC Balancer-KABEL 2-polig
gehe zu EH-BALANCER-KABEL
gehe zu XH-BALANCER-KABEL
“XH” (Stift) auf “EH” Buchse Adapter
“EH” (Stift) auf “XH” Buchse Adapter
gehe zu Y-Kabel Angebot + Bild
gehe zu “TP” / “FP” / Hacker / MPX Bantram
FP / TP BALANCER-KABEL
FP-BALANCER-KABEL Angebot
“EH” / “XH” (Stift) auf “FP” Buchse Adapter
“FP” / “TP” (Stift) auf “XH” / “EH” Buchse Adapter
diese Seite PQ-BALANCER-KABEL
gehe zu Schulze-BALANCER-KABEL-System
|
|
PQ-Adapter-EH
3-, 4-, 5-, 6-, 7-, 9-, 10-polig
|
|
PQ-VERLAENGERUNG
5-, 6-, 7-, 8-, 9-polig
|
|
PQ-Stiftkabel
|
|
|
|
|
|
|
Bezeichnugnsreihenfolge bei Adapterkabel und Y-Kabel ist bei Nessel wie folgt:
Zuerst wird das Kabelteil bennannt das
in die Quelle: den Lipo eingesteckt wird (Stift) und dann das Kabelteil das in den Balancer eingesteckt wird. Andere Firmen machen es oft umgekehrt.
Deshalb bei Bestellungen schreiben z.B. 4-polig “EH” (Sti) auf XH (Bu) Adapter.
|
|
Polyquest auf Kokam Adapter “PQ” auf “EH”
“PQ” = Polyquest Stecker (Stiftkontakt) auf “EH” / “EHR” Adapter (Buchsenkontakt zum Balancer)
der Polyquest Stift-Steckerteil ist hier 5-polig, bzw. beim 6-poligen natürlich 6-polig usw.
Umbau
der 5-polig Polyquest Stiftleisten für die 3- / 4-poligen Polyquest Buchsenkabel
gehe zu: http://www.nessel.info/html/lipo-sensor.html#Polyquest-Adapterumbau
Polyquest-Adapterumbau 19.04.2013
|
|
58953
|
a 2,00 €
|
a 1,80 / 5
|
a 1.60 / 10
|
5-polig Polyquest - auf 3-polig Kokam / Fu / GR
für 2 Zellen = 2 S
|
|
58954
|
a 2,00 €
|
a 1,80 / 5
|
a 1.60 / 10
|
5-polig Polyquest - auf 4-polig Kokam / Fu / GR
für 3 Zellen = 3 S
|
|
58955
|
a 2,00 €
|
a 1,80 / 5
|
a 1.60 / 10
|
5-polig Polyquest - auf 5-polig Kokam / Fu / GR
für 4 Zellen = 4 S
|
|
58956
|
a 2,00 €
|
a 1,80 / 5
|
a 1.60 / 10
|
6-polig Polyquest - auf 6-polig Kokam / Fu / GR
(für 5 Zellen = 5 S
|
|
58957
|
a 2,00 €
|
a 1,80 / 5
|
a 1.60 / 10
|
7-polig Polyquest - auf 7-polig Kokam / Fu / GR
(für 6 Zellen = 6 S
|
|
58958
|
a 2,50 €
|
a 2,20 / 5
|
a 2,00/10
|
8-polig Polyquest - auf 8-polig Kokam / Fu / GR
(für 7 Zellen = 7 S
|
|
58959
|
a 2,50 €
|
a 2,20 / 5
|
a 2,00/10
|
9-polig Polyquest - auf 9-polig Kokam / Fu / GR
(für 8 Zellen = 8 S)
|
|
5895A
|
a 2,50 €
|
a 2,20 / 5
|
a 2,00/10
|
10-polig Polyquest - auf 10-polig Kokam / Fu / GR
(für 9 Zellen = 9 S)
|
|
Abb.: sensor-polyquest-ADAP-07-b2-
POLYQUEST aud Kokam / JR / Fu Buchsenleisten “EH” ADAPTER
|
|
Polyquest Verlängerung
Stecker (Stifte) und Buchsenleiste sind Polyquest System 20.04.2013
|
|
58375
|
a 2,50 €
|
a 2,30 / 5
|
a 2,00 / 10
|
5-polige Polyquest VL für “2S” bis ”4S” wieder a. L.
|
|
58376
|
a 2,50 €
|
a 2,30 / 5
|
a 1.60 / 10
|
6-polige Polyquest Verlängerung für “5S”
|
|
58377
|
a 2,50 €
|
a 2,30 / 5
|
a 1.60 / 10
|
7-polige Polyquest Verlängerung für “6S”
|
|
58378
|
a 3,00 €
|
a 2,70 / 5
|
a 2,40 / 10
|
8-polige Polyquest Verlängerung für “7S” ab Nov. 09
|
|
58379
|
a 3,00 €
|
a 2,70 / 5
|
a 2,40 / 10
|
9-polige Polyquest Verlängerung für “8S”
|
|
Abb.: sensor-polyquest-VL-07-a2-
POKLYQUE§ST Verlängerunge 5-polig, 6-polig und 9-polig derzeit am Lager 28.08.2007
|
|
Polyquest Stiftkabel (mit Stiftkontakt) billiger ab 17.10.2011 6.01.2012
|
|
58675
|
a 1,20 €
|
a 1,10 / 5
|
a 1,00 / 10
|
5-polig Polyquest-Stiftkabel
Enden unbearbeitet, PVC 0,25qmm
|
|
58676
|
a 1,20 €
|
a 1,10 / 5
|
a 1,00 / 10
|
6-polig Polyquest-Stiftkabel
Enden verzinnt, PVC 0,25qmm
|
|
58677
|
a 1,40 €
|
a 1,30 /5
|
a 1,20 / 10
|
7-polig Polyquest-Stiftkabel
Enden verzinnt, PVC 0,25qmm
|
|
58678
|
a 1,40 €
|
a 1,30 /5
|
a 1,20 / 10
|
8-polig Polyquest-Stiftkabel
Enden unbearbeitet, PVC 0,25qmm
|
|
58679
|
a 1,40 €
|
a 1,30 / 5
|
a 1,20 / 10
|
9-polig Polyquest-Stiftkabel
Enden unbearbeitet, PVC 0,25qmm
|
|
5867A
|
a 1,40 €
|
a 1,30 / 5
|
a 1,20 / 10
|
10-polig Polyquest-Stiftkabel
Enden unbearbeitet, PVC 0,25qmm
|
|
(plus 3,00 € Versandkosten wie bei jeder Bestellung bei Nessel ELektronik GmbH)
|
|
|
|
2 x n-polige “EH” / “XH” / “FP” auf “PQ” Y Kabel
“EH” ist die Stiftseite, “PQ” ist die Buchse fü in den Balancer
|
|
|
|
|
|
ein 5-poliges Buchsengehäuse + 5 Buchsenkontakte
|
|
|
a 5,50 €
|
|
ca. 15cm
|
2 x 4-polige “EH” auf 7-polig “PQ” Y Kabel
|
|
|
auf Anfrage
|
|
|
andere Y-kabel auf Anfrage
|
|
Abb.:sensor-polyquest-ohne-07-c2-
5-, 6-, 7- und 9-polige POLYQUEST Stiftkabel ohne Buchse sind hier abgebildet. Man kann dann “EH”, “XH”
oder “TP” / “FP” Buchsen ancrimpen oder löten, ggf. entsprechende Buchsenkabel anlöten.
|
|
die Polyquest Stiftleisten bei Jamara, für den
“ingtelli” Lader sind grundsätzlich 9-polig und sind dann mit einem 3-, 4-, usw. poligen Kokam Buchsenleiste verdrahtet, Bilder demnächst hier.
|
|

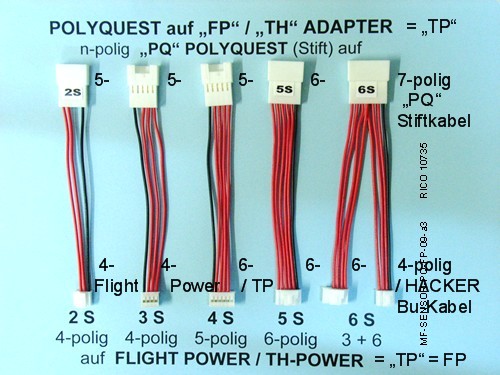

Abb.: MF-SENSOR-PQ-FP-09-a3 kein Lagerbestand nur in “PQ” auf “EH” Adapter am Lager
diese Adapter von “PQ” (Stift) auf “TP” /”FP” (Buchse) können aus den “PQ” Stiftkabel und den “TP” / “FP”
Buchsenkabel hergestellt werden. Es sind 5-, 6-, 7-poligen “PQ” Stiftkabel lieferbar, ggf. eine Verlängerung
nehmen, 4- und 6-polige “FP” / “TP” Buchsenkabel sind lieferbar, oder auch als 4- bis 13-polige Verlängerung lieferbar.
|
|
Abb.: kls+fet-5-02-00. Crimp Zange “N” 27,50 € plus PORTO
aktuelles zum Crimpen, Angebot http://www.nessel-elektronik.de/Crimpen/crimpen.html
|
|
Abb.: sensor-lipo-06-a-hate
|
|
|
|
|
|
