diese seite hat ca. 8 NE-Seiten Inhaltsüberblick dieser Seite hi 12d 13.07.2013
|
|
|
|
|
Auf dieser Seite finden Sie das
FP-BALANCER-KABEL Angebot billiger per 14.06.2011
“FP” Flight Power = “TP” Thunder-Power =
HACKER-BALANCER-KABEL-SYSTEM
MPX - BANTAM System
jetzt bis 13-polige Verlängerungen
lieferbar
FP-EH-Adapter sowie FP-XH-Adapter
EH-FP-Adapter sowie XH-FP-Adapter
|
|
|
Die anderen Systeme siehe:
BEC-Bu+Stift-Kabel 2-polig PVC 0,3² / 0,5²
BEC-BEC-05-075-Kabel Silikon 0,5² / 0,75²
gehe zu EH-BALANCER-KABEL
gehe zu XH-BALANCER-KABEL
“XH” (Stift) auf “EH” Buchse Adapter
“EH” (Stift) auf “XH” Buchse Adapter
gehe zu Y-Kabel Angebot + Bild
gehe zu PQ-BALANCER-KABEL
diese Seite “TP” / “FP” / Hacker / Bantram
FP / TP BALANCER-KABEL
“EH” / “XH” (Stift) auf “FP” Buchse Adapter
“FP” / “TP” (Stift) auf “XH” / “EH” Buchse Adapter
gehe zu Schulze-BALANCER-KABEL-System
Das Merkmal des “TP” / “FP” Systems ist, dass der Kontaktabstand im 2 mm
Raster ist, die anderen Systeme haben das 2,54mm Kontaktraster
|
|
FP-EH-ADAPTER
4-polig und 6-polig
|
|
FP-TP-VERLAENGERUNG
4-, 5-, 6-, 7-, 8-, 9-, 11- und 13-polige Verlängerungen
|
|
FP-Buchsenkabel
|
|
FP-TP-Stiftkabel FP / TP STIFTKABEL (kurz)
siehe auch Fundgrube Bild Nr. 1031 bis 1037
|
|
EH-FP-ADAPTER in 4-polig und 6-polig
|
|
“PQ” (Polyquest = Stift) auf “TP” / “FP” (Buchse) Adapter,
derzeit keine vorgefertigten Kabel
|
|
ZH Buchsen+Stift-Crimp Set
|
|
|
|
|
Bezeichnugnsreihenfolge bei Adapterkabel und Y-Kabel ist bei Nessel wie folgt:
Zuerst wird das Kabelteil bennannt das in die
Quelle: den Lipo eingesteckt wird (Stift) und dann das Kabelteil das in den Balancer eingesteckt wird. Andere Firmen machen es oft umgekehrt.
Deshalb bei Bestellungen schreiben z.B. 4-polig “EH” (Sti) auf XH (Bu) Adapter.
|
|
“FP” Flight Power “TP” Thunder Power MPX Bantram HACKER
|
|
Abb.: MF-SENSOR-13-A-a3. 30.05.2013
im Bild von oben nach unten, die im Angebot sind:
4- und 6-polige “FP” / “TP” Buchsenkabel
4- und 6-polige “FP” / “TP” Stiftkabel
4- bis 13-polig “FP” / “TP” Verlängerungen lieferbar
es folgen die Adapter
|
|
Anschlusskabel / Adapter / Verlängerung für
Flight Power “FP” / Hacker / Thunder Power “TP” / MPX Bantam 30.05.2013
diese Kabel sind billiger geworden. Es sind auch 5-, 7-, 8-, 9-, 11- und 13-polige Verlängerungen lieferbar
|
|
“FP” / “TP” / Hacker / MPX Bantam
Buchsenkabel
Enden verzinnt, PVC a 0,25 ² ca. 28cm lang
|
|
a 2,00 €
|
a 1,80 / 5
|
a 1,60 / 10
|
56454
|
4-polig “FP” Buchsenkabel 30 cm
|
jetzt mit 30cm
|
|
a 2,00 €
|
a 1,80 / 5
|
a 1,60 / 10
|
56455
|
4-polig “FP” Buchsenkabel 30 cm
|
jetzt mit 30cm
|
|
a 2,30 €
|
a 2,10 / 5
|
a 1,80 / 10
|
56456
|
6-polig “FP” Buchsenkabel 30 cm
|
Länge lieferbar
|
|
“FP” / “TP” / Hacker / MPX Bantam Verlängerung billiger
PVC 0,25 ² ca. 30cm
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,30 / 10
|
56354
|
4-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,30 / 10
|
56355
|
5-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 3,50 €
|
a 3,20 / 5
|
a 2,80 / 10
|
56356
|
6-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,30 / 10
|
56357
|
7-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 3,50 €
|
a 3,20 / 5
|
a 2,80 / 10
|
56358
|
8-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 3,40 €
|
a 3,10 / 5
|
a 2,80 / 10
|
56359
|
9-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 4,00 €
|
a 3,70 / 5
|
a 3,50 / 10
|
5635B
|
11-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
a 4,50 €
|
a 4,00 / 5
|
a 3,70 / 10
|
5635D
|
13-polig “FP” Verlängerung 30cm
|
lieferbar
|
|
|
|
|
|
|
|
|
“FP” / “TP” / Hacker / MPX Bantam Stiftkabel
28cm lang billiger 13.08.2012
|
|
a 2,00 €
|
a 1,80 / 5
|
a 1,60 / 10
|
56654
|
4-polig “FP” Stiftkabel 28 cm
|
lieferbar
|
|
a 2,30 €
|
a 2,10 / 5
|
a 1,90 / 10
|
56656
|
6-polig “FP” Stiftkabel 28 cm
|
lieferbar
|
|
|
|
“FP” / “TP” (Stift)
auf “EH” (Buchse) Adapter 30.05.2013
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,40 / 10
|
56954
|
4-polig “FP” auf “EH” Adapter
4-polig Stiftkontakt auf 4-polig “EH” (Kokam Buchse) / Adapter
PVC 0,25² 15cm oder 30cm
|
lieferbar
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,40 / 10
|
56956
|
6-polig “FP” auf “EH” Adapter
6-polig “FP” Stiftkabel auf 6-polig “EH” (Kokam Buchse) / Adapter
PVC 0,25² 15cm / 30 cm
|
lieferbar
|
|
|
|
neue Adapter “FP” / “TP” (Stift) auf “XH” (Buchse) Adapter 30.05.2013
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,50 / 10
|
56754
|
4-polig “FP” auf “XH” Adapter
4-polig Stiftkontakt “FP” auf 4-polig “XH” Buchsenleiste / Adapter 15 cm
|
a 2,20 / 25
|
|
a 3,00 €
|
a 2,70 / 5
|
a 2,50 / 10
|
56756
|
6-polig “FP” auf “XH” Adapter
6-polig “FP” Stiftkabel auf 6-polig “XH” Buchse / Adapter 15 cm
|
a 2,20 / 25
|
|
|
|
|
|
|
|
|
5-polig, 7- und 8-polig “FP” / “TP” / “Hacker” / “Bantam” (MPX) (Stift)
auf “EH” (Buchse) müssen derzeit aus einer 5-, 7- oder 8-poligen “FP” Verlängerung und einem 5-, 7- oder 8-poligen “EH” Buchsenkabel bzw. Buchsen Crimp Set hergestellt werden. 4- und 6-polige Adapter sind lieferbar. Ebenso “FP” auf “XH”
|
|
|
|
neue Adapter “EH” (Stift) auf “FP” / “TP”
(Buchse) Adapter 11.08.2012
|
|
a 3,50 €
|
a 3,30 / 5
|
a 3,20 / 10
|
56854
|
4-polig “EH” (stift) auf 4-polig “TP” / “FP” Adapter ca. 25 cm
|
|
|
a 3,50 €
|
a 3,30 / 5
|
a 3,20 / 10
|
56856
|
6-polig “EH” (stift) auf 6-polig “TP” / “FP” Adapter ca. 25 cm / 15cm
|
|
|
|
|
|
|
|
|
|
|
|
neue Adapter “XH” (Stift) auf “FP” / “TP” (Buchse) Adapter
|
|
a 3,50 €
|
a 3,30 / 5
|
a 3,20 / 10
|
57854
|
4-polig “EH” (stift) auf 4-polig “TP” / “FP” Adapter ca. 20 cm
|
|
|
a 3,50 €
|
a 3,30 / 5
|
a 3,20 / 10
|
57856
|
6-polig “EH” (stift) auf 6-polig “TP” / “FP” Adapter ca. 15 cm
|
|
|
|
|
„XH“ (Stift) auf „FP“ / “TP” Buchse Y-Kabel
|
|
a 8,00 €
|
a 7,50 €/5
|
a 6,90 €/ 10
|
|
7- pol „XH“ (Sti) auf 4- und 6-pol “TP” / “FP” Buchse Y Kabel (2 Positione am 6-pol Buchse sind frei
PVC ca. 30cm
|
|
|
alle Y-Kabel siehe Y-Kabel
|
|
|
|

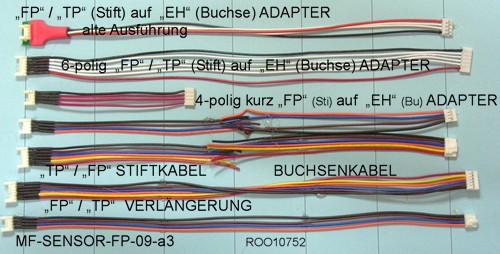

Abb.:MF-SENSOR-FH-09-a3 19.05.2009 dieses Bild finden sie in groß
http://www.modellbau-elektronik.net/ >Goldstecker<
oben: 4-polig FP (alte) auf Kokam / EH Adapter
darunter die neue 6-polige Ausführung (30 cm) “FP” auf Kokam / “EH” Adapter
dann die kurze 4-polige “FP” auf Kokam Adapter
FP / TP / Hacker / MPX 4- und 6-polige Stiftkabel (rechts) und Buchsenkabel (links)
unten: 4- und 6-polige “FP” / “TP” / MPX / Hacker Verlängerung (30cm)
|
|
Abb.: MF-SENSOR-FP-VL-09-a3
Die “FP” Verlängerungen und “FP” auf “EH” Adapter
|
|
Abb.: MF-SENSOR-Buchsenkabel-TP-10-a3-.jpg “FP” / “TP” Buchsenkabel im Bild
|
|
CRIMP ZANGEN für die Balancerkabel, die JR / Fu Servokabel sowie die BEC Kontakte und noch die AMP / TAM Kontakte
für das “EH” und
“XH” System kann Nessel-Elektronik Buchsenkontakle anbieten, die dann mit dem Crimp Einsatz “C” (für unsere Crimp Zange “N”) bearbeitet werden können.
Mehr zum Crimpen und das nötige Zubehör: die Crimp Set unter http://www.nessel-elektronik.de/Crimpen/crimpen.html
Abb.: MF-CRIMP-ZANGE-10B-a3.jpg
|
|
|
|
|
|
